Koaxialkabel
Koaxialkabelsind eine Kabelstruktur, die aus inneren Leitern, Isolationsschichten, Außenleitern (Abschirmung) und Außenjacken besteht, die wiederum eine koaxiale Anordnung angeordnet sind, die die elektromagnetische Interferenz (EMI) und die Funkfrequenzstörungen (RFI) durch die Schütze des Innen- und Out -Leiters, die dieselbe Achse und die Übertragung der Signalanlagen und die Signalanlagen während der Signalübertragung, effektiv reduzieren können, effektiv reduzieren können. Dieses Kabel wird häufig für TV -Signalübertragungen, Kabelfernseh -Netzwerke, Kommunikationssysteme, Überwachungsgeräteverbindungen und HF -Signalübertragung verwendet und ist eines der gängigen Getriebemedien in der herkömmlichen Kabelkommunikation.
Vorteile
Langlebige Struktur
Die äußere Hülle schützt die innere Struktur, hat ein gewisses Maß an körperlicher Zähigkeit und Anpassungsfähigkeit der Umwelt und ist für eine Vielzahl von Installationsumgebungen geeignet.
Niedriger Signalverlust
Der Verlust der mittel- und hochfrequenten Signalübertragung ist gering, wodurch es für eine Fernübertragung geeignet ist.
Starke Anti-Interferenz-Fähigkeit
Der äußere Leiter (Abschirmschicht) kann die elektromagnetische Interferenz (EMI) und die Funkfrequenzinterferenz (RFI) wirksam blockieren.
Wettbewerbspreis
Kosten niedrige Herstellungs- und Einsatzkosten, ausgezeichnetes Leistungsverhältnis
Arten von Koaxialkabeln
Durch Impedanz

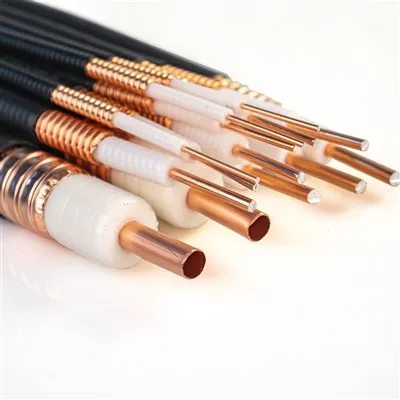

· 50 Ω Koaxialkabel: Hauptsächlich in HF-Kommunikation, Radar, drahtloses Netzwerk, Basisstationsverbindung und anderen Szenarien (wie LMR-Serien, RG-8, RG-58) verwendet.
· 75 Ω Koaxialkabel: Geeignet für Fernsehsignale, Kabelfernsehen (CATV), Videoüberwachung usw. (wie RG-6, RG-59).
· Andere besondere Impedanzen: wie 93 Ω (z. B. RG-62A/U für die spezifische Datenübertragung).
Nach Struktur & Leistung
· Kabel der RG -Serie: herkömmliche allgemeine Typen wie RG-6 (niedriger Verlust, häufig verwendetes Kabelfernseher), RG-11 (dicker, Langstreckenübertragung), RG-59 (dünneres, kurzfristiges Video).
· Kabel der LMR -Serie: Hochleistungs- und niedrige Verlusttypen wie LMR-400 (mittel- und langfristiger HF-Kommunikation), LMR-600 (Langstrecken-Hochleistungsanwendungen).
· Gepanzertes Kabel: Die äußere Schicht ist mit Metall gepanzert, resistent gegen mechanische Schäden, geeignet für harte Umgebungen wie Freien und Untergrund.
Durch Anwendung
· Kommunikationskabel: Für Basisstationen, Punkt-zu-Punkt-HF-Links (z. B. LMR-400, RG-8).
· Rundfunkkabel: Kabel, Satellitenübertragungen (z. B. RG-6, RG-11).
· Industrie-/Testkabel: Hoher und niedriger Temperaturwiderstand, niedrige Intermodulation für Luft- und Raumfahrt, medizinische Geräte (z. B. RG401, Lab-Flex® S-Serie).
FAQ
F: Was sind die spezifischen Anwendungen von Koaxialkabeln in Kommunikationsnetzwerken?
A:
1. Kabelfernsehen (CATV): Herkömmliche Koaxialkabelnetze bleiben die Hauptstütze des Kabelsignals für Home- und Handelskabel und unterstützen hochauflösende, 4K/8K-Video.
2. Breitbandzugriff (DOCSIS-Technologie): Bietet Breitbandzugriff für Häuser und Unternehmen über Hybridfaserkoaxialnetzwerke (HFC).
Oder
F: Was ist der Unterschied zwischen Glasfaserkabel und Koaxialkabel?
A:
1. Optische Kabelfasern verwenden leichte Impulse, um Daten (Lichtsignale) mit Gesamtreflexion in Glas-/Kunststofffasern zu übertragen.
Koaxialkabel übertragen elektrische Signale durch das elektromagnetische Feld des zentralen Leiters und des äußeren Schildes.
2. Die Glasfaser-Kabelbandbreite ist ultrahoch, bis zu TBPS-Pegel, und die Übertragungsabstand kann 100 Kilometer ohne Relais erreichen.
Koaxiale Kabelbandbreiten typischerweise <10 Gbit / s und die Übertragungsabstände sind mäßig, typischerweise <500 Meter.
3. Optisches Kabel wird hauptsächlich in Backbone-Netzwerken (z. B. 5G-Basisstationsverbindung), Rechenzentren, Fernkommunikation (optische U-Boot-Kabel) und Live-Videos mit hoher Definition verwendet.
Koaxialkabel werden hauptsächlich in Home Broadband (DocSIS-Technologie), Kabelfernsehen (CATV), Sicherheitsüberwachung und Kurzstrecken-Funkfrequenzübertragung (wie Satellitensignale) verwendet.
V.
Koaxialkabel sind einfach und kostengünstig zu installieren, erfordern jedoch eine regelmäßige Wartung des Schildes und der Anschlüsse, um Oxidation zu verhindern.
F: Welche Faktoren beeinflussen den Preis des Koaxialkabels?
A:
1. Die Haupt Rohstoffe von Koaxialkabeln umfassen Metallleiter wie Kupfer und Aluminium sowie Isoliermaterialien wie Kunststoff. Schwankungen der Kupfer- und Aluminiumpreise wirken sich direkt auf die Kabelkosten aus, in der Regel sind Kupferleiter teurer als Aluminiumleiter, und sauerstofffreies Kupfer ist teurer als normales Kupfer. Die Vielfalt der Isolier- und Ummantelmaterialien wirkt sich auch auf den Preis aus, wie z. B. vernetztes Polyethylen (XLPE), was teurer ist als normale PVC.
2. Je größer der Leiterquerschnittsbereich des Kabels und desto höher die Nennspannung, desto höher der Preis. Der Preis von Koaxialkabeln mit unterschiedlichen Impedanzen variiert, wie beispielsweise 50 Ω, die üblicherweise für HF -Kommunikation verwendet werden, und 75 Ω für die TV -Signalübertragung kann unterschiedlich sein. Darüber hinaus sind Koaxialkabel für besondere Zwecke, wie z. B. Koaxialkabel, die bei supraleitenden Quantencomputer verwendet werden, viel teurer als gewöhnliche Koaxialkabel, da sie spezielle Anforderungen wie die Kompatibilität mit niedriger Temperaturen und Hochfrequenzstabilität erfüllen müssen.
3.. High-End- oder spezielle Arten von Koaxialkabeln wie halbwindende Koaxialkabel, gepanzerte Kabel usw. erfordern fortschrittlichere Produktionsanlagen, höhere Prozessniveaus und strengere Qualitätskontrolle, hohe Produktionskosten und entsprechend höhere Preise.
