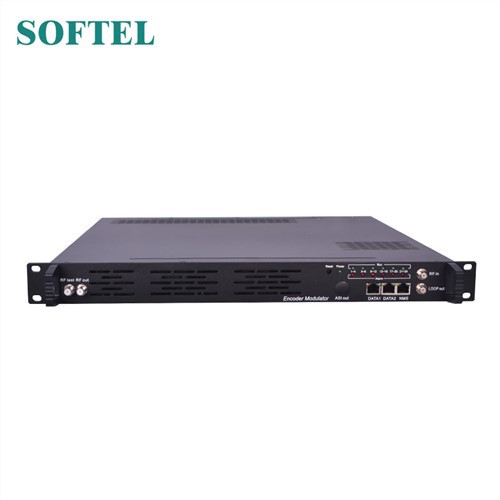

SFT3536S digitaler TV-Encoder-Modulator unterstützt 8/16/24 HDMI-Eingänge

Anfrage senden

Produkteinführung

Produktbeschreibung

SFT3536S (digitaler TV-Encoder-Modulator) ist ein professionelles Hochintegrationsgerät, das Codierung, Multiplexing und Modulation umfasst. Es unterstützt 8/16/24 HDMI-Eingänge, 1 ASI-Eingang, 1 USB-Payer-Eingang und 128 IP-Eingänge über den GE-Port.

Merkmale

8/16/24 HDMI-Eingänge, MPEG-4 AVC/H.264-Videokodierung
1 ASI-Eingang fürre-mux
1 USB-Player (Setzen Sie den USB-Stick mit“xxx.ts” Videos in SFT3536S ein und spielen Sie den Inhalt auf einfache Weise ab; Dateisystem FAT 32.)
128 IPinputoverUDP- und RTPviaGE-Port
Jeder Trägerausgangskanal verarbeitet maximal 32 IP vom GE-Port (UDP& RTP-Protokoll)
MPEG1LayerII,LC-AACund HE-AACAudioencoding,AC3PassThroughundAudiogain-Anpassung
Unterstützt 12 Gruppen Multiplexing/DVB-Cmodulating
Unterstützt 8 Gruppen Multiplexing/DVB-T/ATSCmodulating ---Optional
Unterstützung von 6 (oder 16) Gruppen Multiplexing/ISDB-Tmodulating ---Optional
Unterstützt 1 ASI-Ausgang als Spiegel eines der HF-Ausgangsträger ---Optional
Unterstützt 12 MPTS IP-Ausgabe über UDP, RTP/RTSP– DVB-C RFout
Unterstützt 8 MPTS IP-Ausgabe über UDP, RTP/RTSP -- DVB-T/ATSC RFout
Unterstützt 6 (oder 16) MPTS IP-Ausgabe über UDP, RTP/RTSP - ISDB-T RFout
SupportLOGO, Bildunterschrift und QR-Code-Einfügung(Unterstützte Sprache: 中文, Englisch, يةعربال, ไทย, , русский, اردو, für weitere Sprachen wenden Sie sich bitte an uns…)
Unterstützt PID-Neuzuordnung / genaue PCR-Anpassung / PSI / SI-Bearbeitung und Einfügen
Steuerung über Webmanagement und einfache Updates über Web

Prinziptabelle

Spezifikationen

Eingang	8/16/24 HDMI-Eingänge für Option 1 ASI-Eingang für Re-Mux 1 USB-Player-Eingang für Re-Mux 128 IP-Eingang über UDP und RTP, GE-Port, RJ45— DVB-C RF-Ausgang 128 IP-Eingang über UDP und RTP, GE-Port, RJ45—DVB-T/ATSC RF-Ausgang 128 IP-Eingang über UDP und RTP, GE-Port, RJ45—ISDBT RF-Ausgang
Video	Auflösung	Eingang	1920 &-mal;1080_60P,1920 &-mal;1080_60i, 1920 &-mal;1080_50P,1920 &-mal;1080_50i, 1280 &-mal;720_60P, 1280 &-mal;720_50P, 720 &-mal;576_50i,720 &-mal;480_60i,
		Ausgabe	1920 &-mal;1080_30P, 1920 &-mal;1080_25P, 1280 &-mal;720_30P, 1280 &-mal;720_25P, 720 &-mal;576_25P,720 &-mal;480_30P,
	Codierung	MPEG-4 AVC/H.264
	Bitrate	1 Mbit/s ~ 13 Mbit/s pro Kanal
	Ratensteuerung	CBR/VBR
	GOP-Struktur	IP…P (P-Rahmenanpassung, ohne B-Rahmen)
Audio	Codierung	MPEG-1 Layer 2, LC-AAC, HE-AAC und AC3 Passthrough
	Abtastrate	48KHz
	Auflösung	24-Bit
	Audioverstärkung	0-255 einstellbar
	MPEG-1 Layer 2 Bitrate	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	LC-AAC-Bitrate	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	HE-AAC-Bitrate	48/56/64/80/96/112/128 kbps
Multiplexen	Maximale PID Neuzuordnung	255 Eingänge pro Kanal
	Funktion	PID-Neuzuordnung (automatisch oder manuell)
		Genaue PCR-Anpassung
		PSI/SI-Tabelle automatisch generieren
Modulation	DVB-C	QAM-Kanal	Ausgabe von 12 nicht benachbarten Trägern (maximal Bandbreite 192MHz)
		Standard	EN300 429/ITU-T J.83A/B
		MER	& ge;40db
		HF-Frequenz	50~960MHz, 1KHz Schritt
		HF-Ausgangspegel	-20~+3dbm, 0.1db Schritt
		Symbolrate	5.0Msps~7.0Msps, 1ksps Schrittweite
			J.83A	J.83B
		Konstellation	16/32/64/128/256QA M	64/256 QAM
		Bandbreite	8M	6M
	DVB-T	Standard	EN300744
		FFT-Modus	2K,4K, 8K

		Bandbreite		6M, 7M, 8M
		Konstellation		QPSK, 16QAM, 64QAM
		Wachintervall		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;42 dB
		HF-Frequenz		50~960MHz, 1KHz Schritt
		HF-Ausgang		Ausgabe von 8 nicht benachbarten Trägern (maximal Bandbreite 192MHz)
		HF-Ausgangspegel		-20~ +3dBm, 0.1db Schritt
	ATSC	Standard		ATSC A/53
		Bandbreite		6M
		Konstellation		8VSB
		FEC		RS(208 188)+Spalier
		MER		& ge;40dB
		ACL		-55 dBc
		HF-Frequenz		50~960MHz, 1KHz Schritt
		HF-Ausgang		Ausgabe von 8 nicht benachbarten Trägern (maximal Bandbreite 192MHz)
		HF-Ausgangspegel		-20~+3dbm (für alle Träger), 0.5db stepping
	ISDB-T	Standard		ARIB STD-B31
		Bandbreite		6M
		Konstellation		QPSK, 16QAM, 64QAM
		Wachintervall		1/32, 1/16, 1/8, 1/4
		Übertragung Modus		2K, 4K, 8K
		Coderate		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;40dB
		HF-Frequenz		50~960MHz, 1KHz Schritt
		HF-Ausgang		Ausgang von 6 (oder 16) nicht benachbarten Trägern (maximale Bandbreite 192MHz)
		HF-Ausgangspegel		-20dBm~+3dBm, 0.1dB Schrittweite
Stream-Ausgabe	1 ASI-Ausgang als Spiegel eines der HF-Ausgangsträger (optional) 12 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 12 DVB-C-Trägern, 8 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegelung von 8 DVB-T/ATSC-Trägern (Optional) 6 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegelung von 6 ISDB-T-Trägern (Optional) 16 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 16 ISDB-T-Trägern (optional) 1*1000M Base-T Ethernet-Schnittstelle, GE-Port
Systemfunktion	Netzwerkmanagement (WEB)
	Chinesische und englische Sprache
	Ethernet-Software-Upgrade
Sonstig	Dimension (W&mal;L&mal;H)		482 mm &-mal; 328 mm &-mal; 44 mm
	Umfeld		0~45℃(Arbeit)；-20~80℃（Speicher）
	Strombedarf		AC 110V± 10%, 50/60Hz, AC 220± 10%, 50/60Hz
