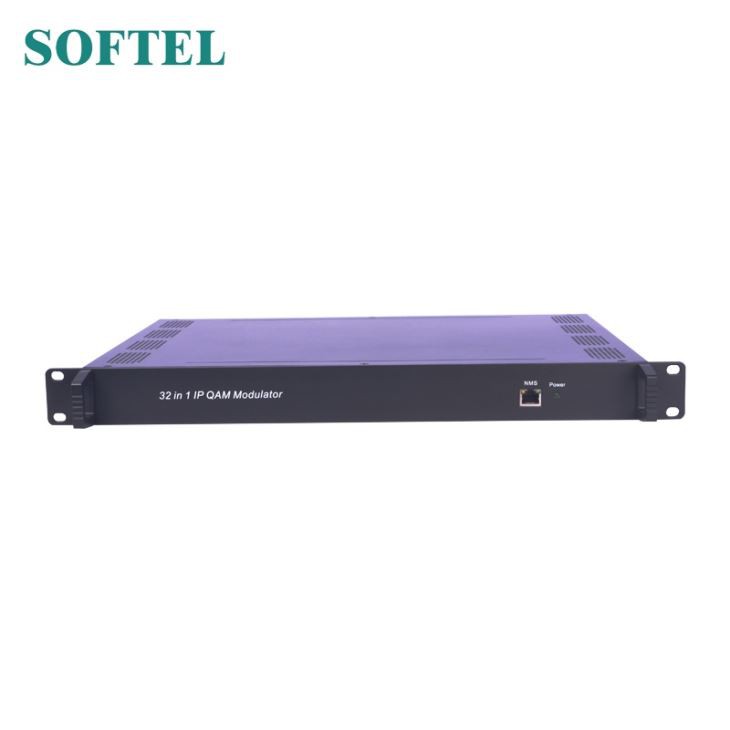

32 Kanäle IP Qam Modulator

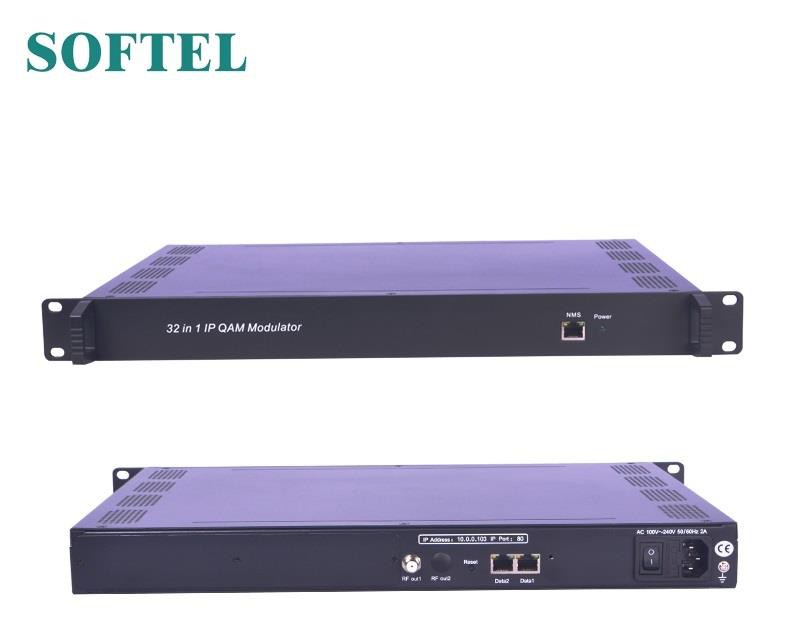

32 Kanäle IP-Qam-Modulator Der SFT3332 verfügt über 32 Multiplexkanäle, 32 Verschlüsselungskanäle und 32 QAM-Modulationskanäle (DVB-C) und unterstützt die webbasierte Netzwerkverwaltung. Es zeichnet sich auch durch ein hohes integriertes Niveau, eine hohe Leistung und niedrige Kosten aus.
Charakteristisch
2 GE-Eingang, Daten1 und Daten2 (SFP-Schnittstelle optional)
Unterstützt bis zu 1024 TS-Kanäle über UDP / RTP, Unicast und Multicast, IGMP v2 \ v3
Maximal 840 Mbit / s für jeden GE-Eingang
Unterstützt genaue PCR-Anpassung / CA-Filterung, PID-Remapping und PSI / SI-Bearbeitung
Unterstützt bis zu 256 PIDS-Neuzuordnungen pro Kanal
Unterstützt 32 gemultiplexte oder verschlüsselte TS über UDP / RTP / RTSP-Ausgabe
32 nicht benachbarte QAM-Träger werden ausgegeben, gemäß DVB-C (EN 300 429) und ITU-T J.83 A / B.
Unterstützt die RS-Codierung (204,188)
Technischer Parameter
Eingang | Eingang | 512 × 2 IP-Eingang, 2 * 100 / 1000M Ethernet-Port (SFP-Schnittstelle optional) | |
Transportprotokoll | TS über UDP / RTP, Unicast und Multicast, IGMP V2 / V3 | ||
Übertragungsrate | Maximal 840 Mbit / s für jeden GE-Eingang | ||
Mux | Eingangskanal | 1024 | |
Ausgangskanal | 32 | ||
Max PIDs | 256 pro Kanal | ||
Funktionen | PID-Neuzuordnung (automatisch / manuell optional) | ||
PCR genaue Einstellung | |||
PSI / SI-Tabelle wird automatisch generiert | |||
Scrambling | Max simulscrypt CA. | 4 | |
Scramble Standard | ETR289, ETSI 101 197, ETSI 103 197 | ||
Verbindung | Lokale / Remote-Verbindung | ||
Modulation | DVB-C Modulator Sectioon | J.83A | Konstellation: 16/32/64/128 / 256QAM |
Bandbreite: 8M | |||
J.83B | Konstellation: 64QAM / 256QAM | ||
Bandbreite: 6M | |||
QAM-Kanal | 32 nicht benachbarter Träger | ||
Modulationsstandard | EN300 429 / ITU-T J.83A / B (DVB-C) | ||
Symbolrate | 5,0 ~ 7,0 Msps, 1 ksps Schritt | ||
Konstellation | 16, 32, 64, 128, 256QAM | ||
FEC | RS (204, 188) | ||
HF-Ausgang | Schnittstelle | 1 F typisierter Ausgangsanschluss für 32 Träger, 75 Ω | |
HF-Reichweite | 50 ~ 960 MHz, 1 kHz Schritt | ||
Ausgabelautstärke | -20 dBm ~ + 10 dBm (87 ~ 117 dBµV), 0,1 dB Schrittweite | ||
MER | ≥ 40dB | ||
TS-Ausgang | 32 IP-Ausgabe über UDP / RTP / RTSP, Unicast / Multicast, 2 * 100 / 1000M-Ethernet-Ports (SFP) | ||
System | Unterstützung für Netzwerkverwaltungssoftware (NMS) | ||
Allgemeines | Demission | 420 mm × 440 mm × 44,5 mm (BxLxH) | |
Temperatur | 0 ~ 45 ℃ (Betrieb), -20 ~ 80 ℃ (Lagerung) | ||
Energieversorgung | Wechselstrom 100 V ± 10%, 50/60 Hz oder Wechselstrom 220 V ± 10%, 50/60 Hz | ||
Fehlerbehebung
Das Qualitätssicherungssystem ISO9001 von SOFTEL wurde von der CQC-Organisation genehmigt. Zur Gewährleistung der Qualität, Zuverlässigkeit und Stabilität der Produkte. Alle Softel-Produkte haben die Prüfung und Inspektion vor dem Versand ab Werk bestanden. Das Prüf- und Inspektionsschema deckt bereits alle von Softel veröffentlichten optischen, elektronischen und mechanischen Kriterien ab.
Befolgen Sie die Betriebsbedingungen genau, um mögliche Gefahren zu vermeiden.
Präventionsmaßnahme
Installation des Geräts an einem Ort, an dem die Umgebungstemperatur zwischen 0 und 45 ° C liegt.
Achten Sie bei Bedarf auf eine gute Belüftung des Kühlkörpers auf der Rückseite und anderer Kühlkörperbohrungen.
Überprüfen Sie vor dem Einschalten des Geräts die Eingangswechselspannung im Arbeitsbereich des Netzteils und den korrekten Anschluss.
Die Überprüfung des HF-Ausgangspegels variiert bei Bedarf innerhalb des Toleranzbereichs
Überprüfen Sie, ob alle Signalkabel ordnungsgemäß angeschlossen wurden
Das häufige Ein- und Ausschalten des Geräts ist verboten. Das Intervall zwischen jedem Ein- und Ausschalten muss länger als 10 Sekunden sein.
Die Bedingungen müssen das Netzkabel abziehen
Netzkabel oder Steckdose beschädigt.
Jegliche Flüssigkeit floss in das Gerät.
Irgendetwas verursacht einen Kurzschluss
Gerät in feuchter Umgebung
Das Gerät wurde physisch beschädigt
Langjähriger Leerlauf.
Nach dem Einschalten und Wiederherstellen der Werkseinstellungen kann das Gerät immer noch nicht ordnungsgemäß funktionieren.
