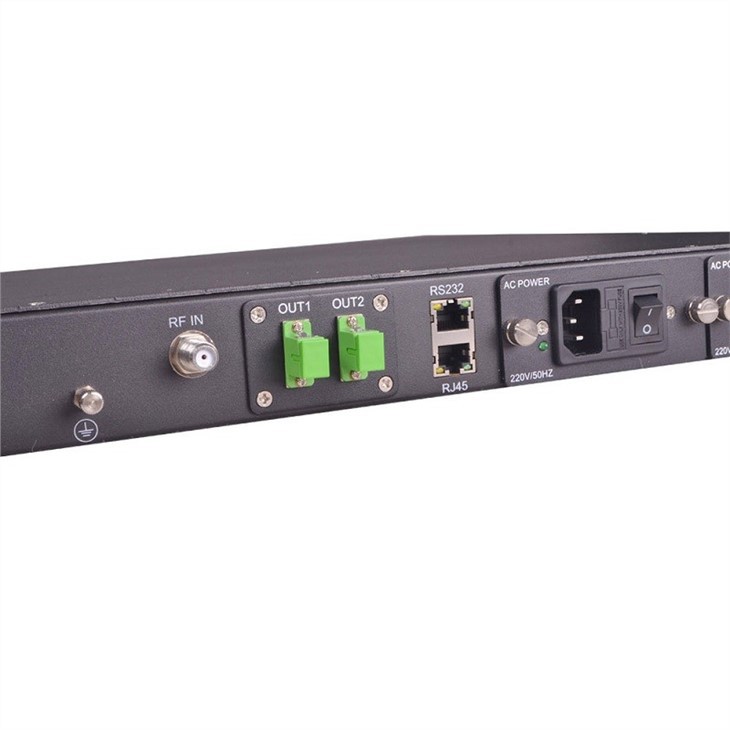

1550 nm externer Sender

1550 nm externer Glasfaser -Sender



1550 nm externer Glasfaser -Sender ist die Kernausrüstung im RFTV -Netzwerksystem. RFTV ist eine unidirektionale analoge und digitale Videoübertragung. Es nimmt einen hohen Effizienzmodulationsmodus für die HF -Trägerwelle an, und ihre Wirtschaftlichkeit, Flexibilität und Bandbreitenvalidität sind über den IPTV -Vergleich hinaus. Durch die Einführung von EPON-, GEPON- oder P2P-Zugriffsmodus zur Realisierung von Triple-Play- und FTTX spielt das RFTV-Rundfunk-Netzwerk in der optischen Wellenlänge von 1550 nm immer noch eine wichtige Rolle.





Technische Parameter





Leistung			Index	Ergänzen
Optische Funktion	Betriebswellenlänge	(NM)	1548~1563	ST1550EC
			Itu-tg.692	ST1550EU
	Wellenlänge adj. Reichweite	(NM)	± 1,6 (± 200 GHz)	ST1550EC
	Wellenlänge adj. Modus		± 0. 05nm Schritt	ST1550EU
	Wellenlängenstabilität	(PM/ Grad)	-1~0	TC =20 ~ 70 Grad
	Linienbreite	(MHz)	Typ. =0. 65	FWHM (△ λ), (-3 DB Fullwidth)
	Seitmodus -Unterdrückungsverhältnis	(DB)	Größer als oder gleich 45	SMSR
	Äquivalente Rauschintensität		Weniger als oder gleich -160	Rin (20 ~ 1000MHz)
	Anzahl der Ausgabeberätigungen		2	Fakultativ4,6
	Ausgangsleistung	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Renditeverlust	(DB)	Größer als oder gleich 50
	Optischer Stecker		FC/APC	Optional SC/APC, LC/APC
RF -Funktion	Arbeit Bandbreite	(MHz)	47~862
	Eingabestufe	(DBMV)	18~28	Agc
	Ebenheit	(DB)	Weniger als oder gleich ± 0. 75	47 ~ 862 MHz
	Renditeverlust	(DB)	>16
	Eingangsimpedanz	(Ω)	75
	HF -Port		F-fremale
Linkfunktion	Kanal senden		PAL-D/60CH
	CNR1	(DB)	Größer als oder gleich 53. 0	Rücken an Rücken
	CNR2	(DB)	Größer als oder gleich 51,5	65 km optische Faser, 0 dbm empfangen
	CTB (Englisch)	(DB)	Größer als oder gleich -65
	CSO	(DB)	Größer als oder gleich -65
	SBS zurückhaltend	(DBM)	13~18	Einstellbar
Allgemeines Merkmal	SNMP -Netzwerkverwaltungsschnittstelle		RJ45-Anschluss
	Kommunikationsschnittstelle		RS232
	Stromversorgung	(VAC)	90~265	50/60 Hz
		(VDC)	-48	30 ~ 72VDC
	Macht verbrauchen	(W)	50	Einzelkraft funktioniert
	Arbeitstemperatur.	( Grad )	-5~65	Maschinentemperatur. automatisch steuern
	Speichertemperatur.	( Grad )	-40~85
	Betrieb relative Luftfeuchtigkeit	(%)	5~95

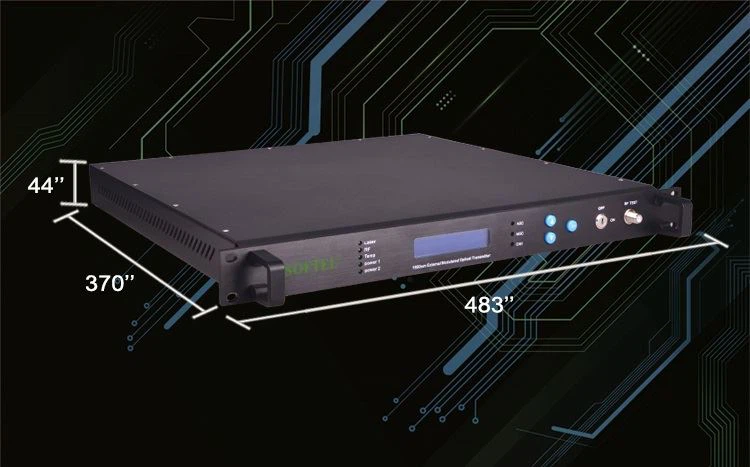

	Größe	(")	19×14.5×1.75	S-Typ
			19×17.9×1.75	L-Typ





Produktfunktion

• hohe Leistung: Externmodulierte Technologie, kein Laser -Chirp, geringe Dispersionsverzerrung, hohes Aussterbenverhältnis, mit hervorragendem Merkmal innerhalb von 40 ~ 862 MHz.

• Schmale Bandbreite (0. 65 MHz), niedrigeres Rauschen, DFB -kontinuierlicher Wellenlaser, ist günstig, um den Einfluss der Dispersion zu verringern.

• Die Betriebsbandbreite beträgt bis zu 47 ~ 862 MHz (47 ~ 1080 MHz).

• CNR größer oder gleich 53 dB und ausgezeichneter CTB, CSO -Index. • SBS: 13 ~ 18 dBm einstellbar.

• ITU -Standardwellenlänge ± 200 GHz (± 1,6 nm) einstellbar.

• Der AGC/MGC -Modus ist am Spot optional. OMI kann am Spot optimiert werden.

• Perfekte RS232 -Kommunikationsschnittstelle.

• Erweiterte SNMP -Netzwerkverwaltungsfunktion.

• 1+1 Stromversorgungssicherung, wechseln Sie automatisch.

• Gehäusetemperatur Auto-Kontroll.

• Ausgezeichnetes P/P -Verhältnis.
