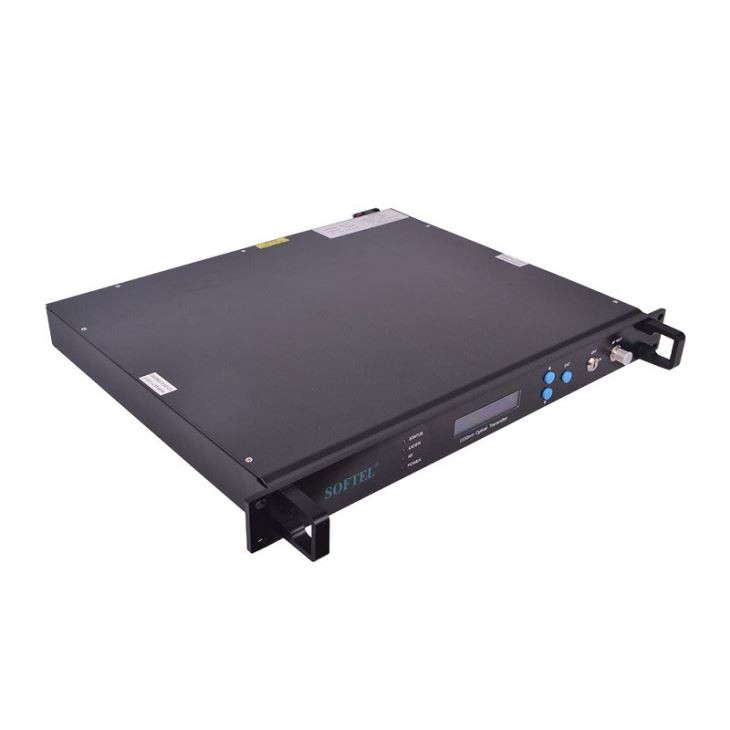

CATV 1550 Nm Glasfasersender
Der optische 1550-nm-Transmitter mit interner Modulation verfügt über eine Chirp- und Dispersionskompensation im Inneren, wodurch der Systemindex eine hervorragende Leistung erbringt. Es kann als Übergangslösung verwendet werden, z. B. in einer Stadt, in der der Fonds knapp ist und die Flächendeckung weniger als 10 km beträgt.
Dieser faseroptische CATV 1550-nm-Sender ist in den Anwendungen der Mehrkanalübertragung weit verbreitet. Wenn der Chirp-Effekt des Lasers auf die Verbindungsdispersion der Faser reagiert, kommt es zu Verzerrungen an den Empfängern. Während der Arbeit mit der EDFA wird es zu einer ernsthaften Verschlechterung des CSO kommen. Die Verzerrung und Verschlechterung nimmt mit zunehmender Entfernung und zunehmenden Kanälen zu.
Feature
◆ Laser ORTEL AGC / MGC
◆ Doppelte Stromversorgung im Backup.
◆ Intuitionelle Modulationsstatusanzeige
◆ Dual Module fahren daher, Chirp-Kompensation
◆ Vollautomatische Umschaltung Vollautomatische Steuerung der Gehäusetemperatur
Parameter
Modell (ST1550I) |
-04 |
-06 |
-10 |
-12 | |
Optische Leistung (mW) | 4 | 6 | 10 | 12 | |
Optische Leistung (dBm) | 6.0 | 8.0 | 10.0 | 10.8 | |
Optik Wavelengt （nm） | 1550 ± 20 | ||||
Glasfaseranschluss | FC / APC 、 SC / APC 、 SC / UPC (vom Kunden ausgewählt) | ||||
Arbeitsbandbreite (MHz) |
47 ～ 862 | ||||
Kanäle | 59 | ||||
CNR （dB） | ≥51 | ||||
CTB （dB） | ≥65 | ||||
CSO （dB） | ≥-60 | ||||
HF-Eingangspegel (dBμV) | Nicht mit Vorverzerrung | 78 ± 5 | |||
Mit Vorverzerrung | 83 ± 5 | ||||
Band Unflatness | ≤ 0,75 | ||||
Leistungsverlust (W) | ≤ 30 | ||||
Netzspannung (V) | 220 V (110 ～ 254) ODER -48 VDC | ||||
Arbeitszeit (℃) | -20 ～ 85 | ||||
Größe (mm) | 483 × 370 × 44 | ||||
Beliebte label: CATV 1550 nm Glasfasersender, China, Hersteller, Zulieferer, Fabrik, Großhandel
Der nächste streifen

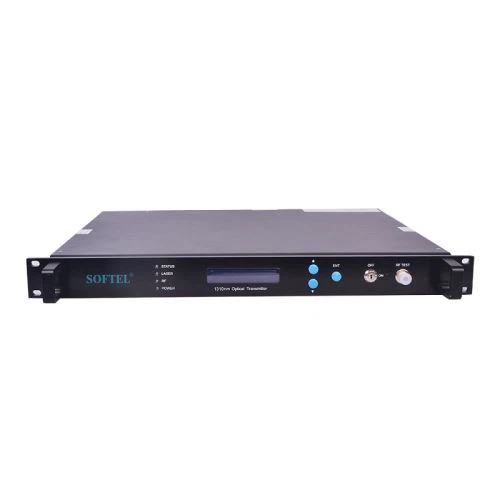

1310nm Outdoor Laser Optische SenderDas könnte dir auch gefallen
